必看：制作和使用tda7293搭棚功放的经验、注意事项，防止...

制作TDA7293搭棚功放的经验,必看注意事项，防止炸管。tda7293这个芯片比较娇贵，一不小心就放烟花了。必须严格按照看以下注意事项操作：

1、TDA7293芯片和散热片之间一定要做绝缘（推荐云母片）。
2、散热片不要太小了，不要放在密闭的机箱内。
3、双路电源电压不能差太多（比如，用双22V电源，要测量两路电压都是22V左右，不能一路电压太高，一路电压太低）；
4、千万注意：不要在工作通电的情况下插、拔音频输入信号线，或者插拔音箱线（一定要先断掉电源在操作）；
5、千万注意：工作时不能用手去触摸7293的输入端和芯片引脚。以防万一：所有带电地方都不要触摸（tda7293是场管，极易被静电击穿）；
6、千万注意：焊接之前要将电容、烙铁，接地放电。（场管最怕静电，静电是致命的）一定要确保焊接牢靠，不要虚焊。
7、尽量不要空载。接好音箱，插上音频输入线，然后再上电开机。

请大家一定要注意以上几点，否则将导致7293芯片不可逆的损毁。

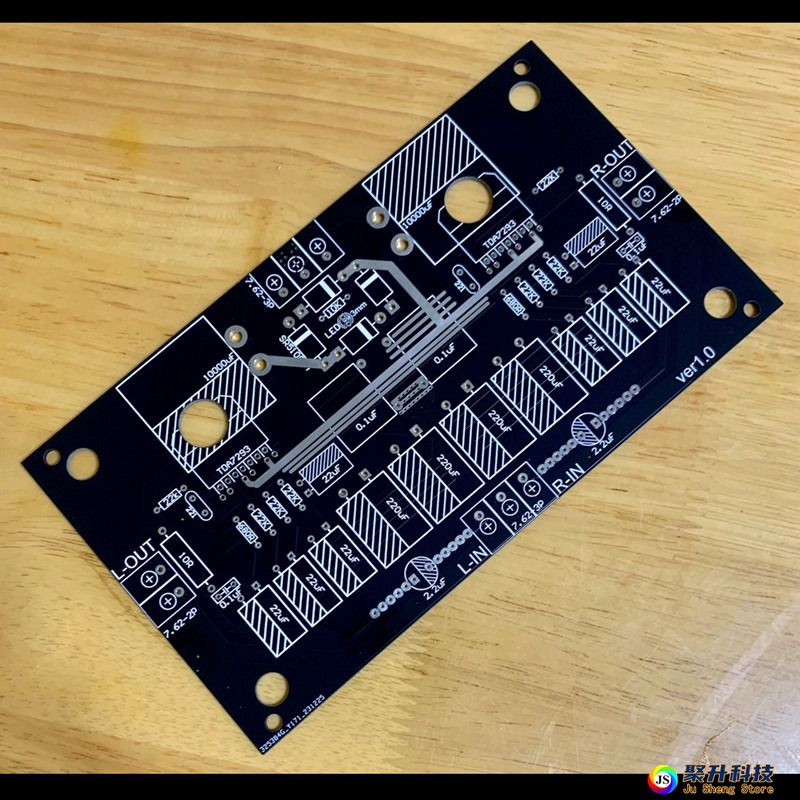

下面是tda7293 PCB电路板搭棚配件清单：

tda7293 -2
10000uf/50V -2个
220uf/50V -4
22uf/50V -8
2.2uf/50V -2
0.1uf/ 50V -4
221(220pf) -2
22K/0.25W -8
10K/0.25W -1
680R/0.25W -2
10R/3W -2
LED/3mm -1
二极管/SR5100 -4
云母片 -2
绝缘垫圈
螺丝/M3x8mm
螺丝/M3x12mm
垫高柱/M3x5mm
电容固定铜柱M3x14mm
端子/7.62-3P
端子/7.62-2P
正负极的辨别
4个整流二极管按照白边的位置对号入座，电容一个是画有斜线部分为负，空白部分为正，二是电容的两个安装孔，圆的一边为负，方的一边为正，而电容一般长脚为正短脚为负，对应安装孔安装就可以。

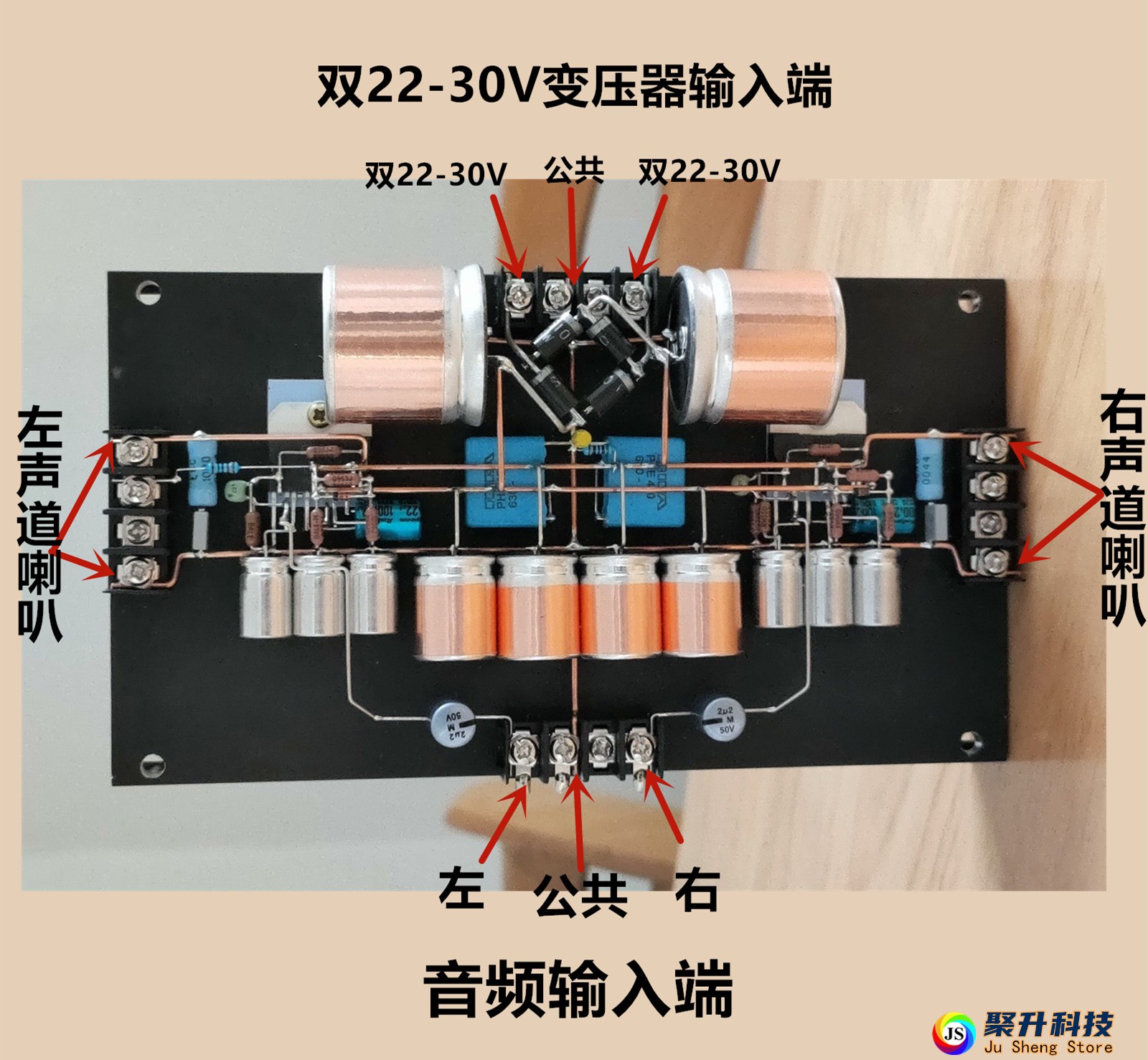

芯片的安装
这款电路板设计成芯片下置，也就是说7293芯片要从电路板的背面安装，所以芯片的每个脚都需要重新调整角度。因为5脚和11脚是用不到的，所以电路板上并没有预留这两个脚的孔位，安装前要先将这两个脚掰掉。芯片安装位置预留了两个大孔，方便固定芯片时拧螺丝。芯片必须固定到散热片上，芯片和散热片之间用绝缘垫片或云母片隔开，固定芯片的螺丝用绝缘帽隔开，防止短路。

两个大电容的安装
要将所有的元件焊接好，将芯片固定到散热板上并焊接好以后，才能安装大电容。为了实现大电容的卧式安装，要在电容的安装孔上先安装两个铜柱，然后将两个脚焊接到铜柱上，铜柱的高度要根据电容的大小选择，我一般用直径 30mm的电容。
