2SC5200+2SA1943对管搭棚功率放大电路原理图超低音1000W图纸

admin · 发表于 2021-12-6 14:51

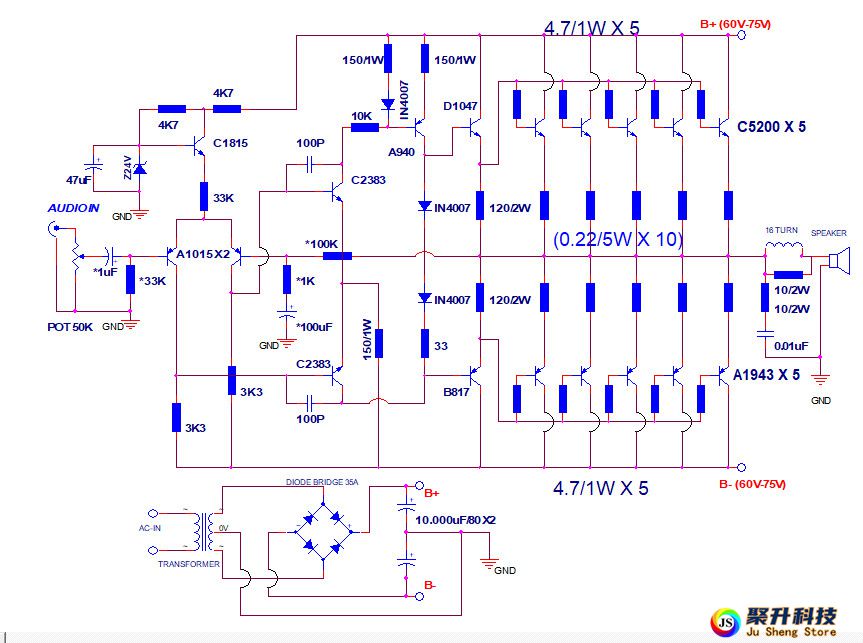

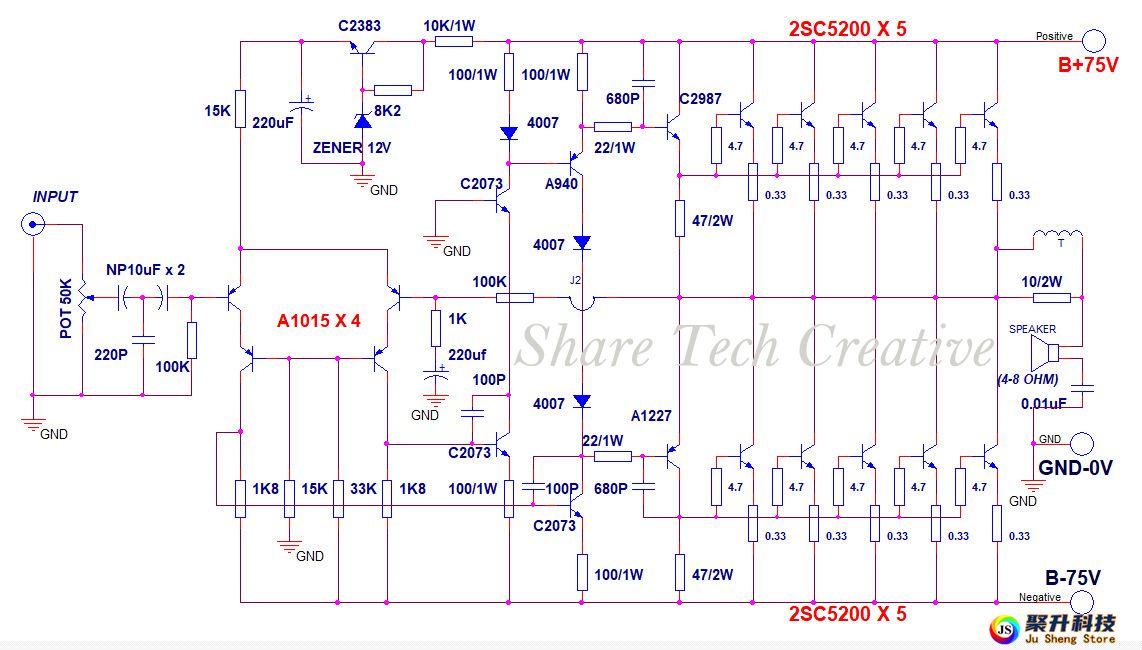

用10个2SC5200+2SA1943和U741制作超低音1000W搭棚功放电路图纸2SC5200和 2SA1943对管搭棚功率放大电路原理图，可通过并联达到500W至1000W。

功率：100w

元件列表：

D718

B688

2SC5200 x5

2SA1943 x5

TIP41C

TIP42C

100Rx4

1K x2

5.6K/1W

100R/2W x3

10R/2W x2

2.2K x10

0.47/5W x10

10

18K x2

56K

33K

330R x2

220uf 25V x2

1uf 50V

100uf 50V

221 x2

101

331 x2

681 x2

0.1uf

B50K

U741

1N4007 x2
